        根據國家電網發布的配電網一二次融合技術方案，采樣元件使用最新的電子式電壓傳感器和電子式電流傳感器，控制器具備采集三相電流，三相電壓，零序電流，零序電壓的能力，滿足計算有功功率、無功功率、功率因數、頻率、和計量電能量的功能，采樣信號以電壓小信號方式輸入到控制器中，采用32位高速單片機作為主控芯片，16位AD高精度采樣，計算速度快，保護功能齊全，新增保護功能完全按一二次融合技術要求定制。

        控制器分為四類：分段負荷開關控制器、分段斷路器控制器、分界負荷開關控制器及分界斷路器控制器

    控制器的應用：

    1、分段負荷開關成套主要用于主干線分段/聯絡位置，實現主干線故障就地自動隔離功能 ，支持電壓時間型邏輯。

    2、分段斷路器成套主要用于滿足級差要求，可直接切除故障的主干線、大分支環節，具備重合閘功能。

    3、分界負荷開關及分界斷路器主要實現用戶末端支線故障就地隔離或切除功能。

    4、柱上開關成套設備具備自適應綜合型就地饋線自動化功能，不依賴主站和通信，通過短路/接地故障檢測技術、無壓分閘、故障路徑自適應、延時來電合閘等控制邏輯，自適應多分支多聯絡配電網架，實現單相接地故障的就地選線、區段定位與隔離；配合變電站出線開關一次合閘，實現永久性短路故障的區段定位和瞬時性故障供電恢復；配合變電站出線開關二次合閘，實現永久性故障的就地自動隔離和故障上游區域供電恢復。

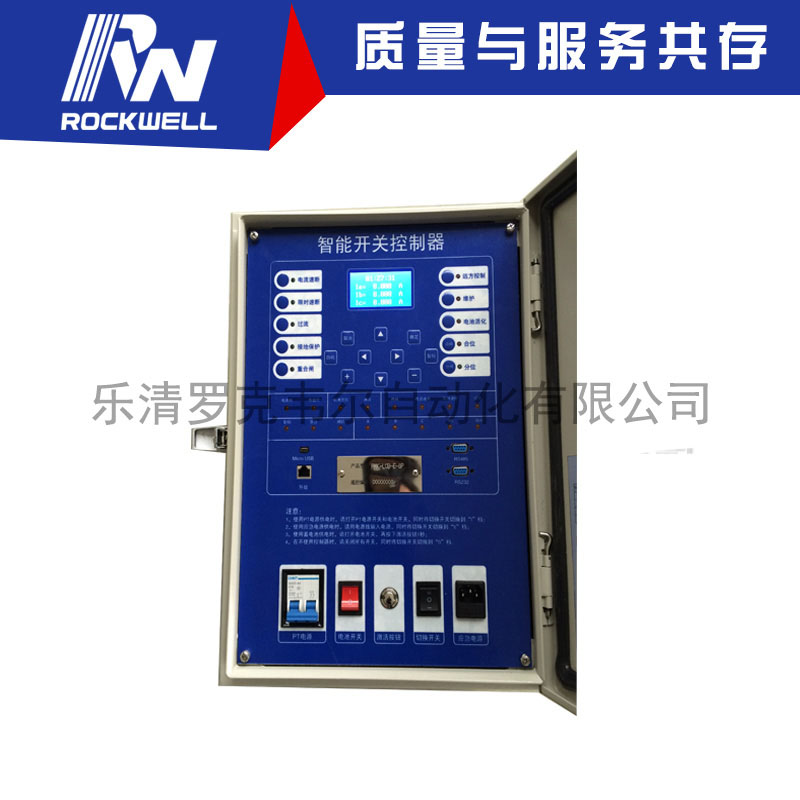

RWK-380系列配電自動化饋線終端是按照國家電網一二次融合技術要求，開發研制的新一代FTU終端設備，接口開關內置的高精度、寬范圍電子式電流、電壓互感器，采集模擬小信號，進行配網運行監視和控制，以及故障分析處理的配網自動化二次終端設備。終端采用標準航空接插件接口一次設備，信號和接口的兼容性好。

該系列終端具備電壓時間型等就地饋線自動化功能，具備相間短路故障保護和接地故障保護跳閘功能，以及單相接地自適應故障判斷跳閘功能，和三相自動重合閘功能。

（1）遙控功能

（2）遙測功能（采集三相電流、三相電壓、零序電流、零序電壓的能力，滿足計算有功功率、無功率功率、功率因數、頻率和計量的功能）。

（3）遙信功能

（4）電源監視切換功能（采集蓄電池用電電量，可顯示電量百分比）。

（5）電池活化功能（增加蓄電池壽命）。

（6）零序過流檢測及保護功能

（7）零序方向性保護功能

（8）零序電壓保護功能

（9）相間過流檢測及保護功能

（10）來電合閘功能

（11）過壓分閘功能

（12）失壓分閘功能

（13）重合閘功能

（14）后加速保護功能

（15）過負荷保護功能

（16）PT斷線檢測功能

（17）非遮斷電流保護功能

（18）防涌流功能

（19）就地故障檢測及處理功能

（20）順?biāo)?/span>/逆送功能(S功能)

（21）環網點功能（L功能）

（22）單相接地故障自適應判別功能

（23）分界點控制保護功能

（24）配電線路線損計量功能

（25）維護調試功能

（26）歷史數據存儲功能

（27）自檢功能

      可監測開關保護動作信號、重合信號、短路信號、接地信號、閉鎖信號、運行信號、通迅信號、告警信號、開關位置信號，并于操作面板LED指示，簡潔明了。

1、可于本地通過中文液晶修改各保護定值，全密碼保護，防止無權用戶誤改信息；

2、可于遠方后臺修改各保護參數，采用權限管理設置，全密碼保護模式。

3、可于本地通過手機終端修改各保護參數，采用權限管理設置，全密碼保護模式。

     循環記錄各種線路故障信息、告警信息、故障次數、分合次數等等，保存故障時刻電流、電壓等信息掉電不丟失，******存儲300條，可于本地液晶顯示器查詢，也可通過后臺軟件查詢。

1、提供一路WIFI功能（選配），在距離本機50米內，可在手機APP上對開關進行狀態查詢，參數定值設定，遙控分合閘；

2、如控制器安裝有GPRS無線通信并可聯接系統后臺，在智能手機終端上可修改參數，操作開關分合閘，SOE事件記錄查詢；

2、提供一路RS232通信口，一路RS485通信口，可與GSM通迅模塊連接構無線控制、可與GPRS通信模塊連接構建配網自動化系統；

3、通信協議支持IEC870-5-101、104、Modbus規約等

一二次融合柱上開關控制器的GSM短信功能（可選功能）

一、GSM短信功能

1.1準備工作

上電前，在面板SIM卡座位置裝入中國移動SIM卡，確認SIM卡可靠安裝。

1.2短信操作功能說明

本控制器包含4個手機號碼，按序號的不同共分為兩個級別：

1號為超級用戶，可執行所有的短信功能，可授權及修改普通用戶號碼，保護動作會自動上報到該用戶手機。

2、3、4號為普通用戶，可執行部分短信功能。

1.3短信操作

查詢狀態：直接發送“查詢狀態”（發送內容不包括“”）

合閘操作：先發送“預合”等待返回信息以后，發送“合閘”（發送內容不包括“”）

分閘操作：先發送“預分”等待返回信息以后，發送“分閘”(發送內容不包括“”）

查詢定值和定值修改。

    通過實時采集一次開關設備(如 ZW32)的電壓、電流和其他電氣測量值，實現就地線路保護功能（包括過流保護、零序保護等），能執行后臺下發的遠程遙控命令和定值整定命令，并將數據通過 GPRS   方式上傳到總局服。

周圍空氣溫度：-40℃~+55℃，日溫差：日變化25℃；

海拔：不超過4000米；

風速：不超過35m/s；

無經常性的劇烈振動；

無強力腐蝕氣體、介質的場所（如各種酸、堿、濃煙等）；

放污穢能力IV級；

存儲溫度：-40℃~+85℃
